Mis on lagunemine PLC Splitter? Kuidas valida ja kasutada PLC Splitter

Oct 29, 2020 Jäta sõnum

Mis on lagunemine PLC Splitter? Kuidas arvutada?

PLC Splittersi jaoks on neli ühist tehnilist näitajat: lainepikkus, sisestamise kadu, täiendav kadu ja jagamine.

PLC Splitteri põhinäitaja on PLC Splitteri poolt konkreetse jaotussuhte all toodetud erinev kerge sumbumine. Erinevate jaotussuhte tingimustes ei erine PLC Splitteri kerge sumbumine.

PLC Splitter optiline sumbumisväärtus = edastada optiline võimsus + täiendav kadu + sisestamise kadu + paljakiu kadu.

1. PLC Splitter split ratio arvutamine

Valem: ki=Pi/SP*100%

Nende hulgas pi on vajalik sõiduvõimsus iga optiline link, ja SP on summa vajalik sõiduvõimsus iga optilise link läbi laser.

Märkus: Tegelikus kasutuses oleme osutanud jaotussuhtele, näiteks 80% ühe punkti 2 puhul: 20% või 70%: 30%; üks punkt kolm 70%: 15%: 15%; üks punkt neli 70%: 10%: 10%: 10%.

2. Täiendava kahju arvutamine

Üldiselt kaotus 1×N ühe režiimi standard PLC Splitter on järgmine:

Filiaalide arv

2

3

4

5

6

7

8

9

10

11

12

16

Täiendav kahjum/dB

0.2

0.3

0.4

0.45

0.5

0.55

0.6

0.7

0.8

0.8

1.0

1.2

Eespool on ka meie regulaarne standarditele.

3. Sisestuskao arvutamine

Valem: IL=-10lg(Po/Pi)

Nende hulgas Po on optiline võimsus väljund lõpus ja Pi on optiline võimsus sisendotsas.

märkused: Po/Pi valemis on samaväärne PLC splitteri jaotussuhtega, nimelt IL =-10lg(ki). Näiteks on üks-kahele PLC splitter, mis on kahe-kaheksa split, st jagamine suhe on 20%:80%. 20% jagatud optilise ühenduse sisestuskao teoreetiline väärtus on -10lg (20%), mis on ligikaudu 6,99dB.

4. Paljakiu kao arvutamine

Tegelikult ei ole seda väärtust vaja arvutada ja sellel on kindel etalonstandard. Lõpliku kahjuväärtuse määramiseks on vaja rangelt viidata numbrilistele standarditele, et mõõta erinevate lainepikkuste kaoväärtusi.

Lainepikkus

Kiu sumbumistegur (kontrollväärtus)

Wiefelstede, K

0,3~0,4dB/km

Wiefelstede, K

0,15~0.25dB/km

Wiefelstede, K

3,75dB/km

PS: Aktiivne konnektor sumbumine: üldiselt 0.5dB iga.



tüüpi PLC Splitters? Kuidas valida PLC Splitter?

PLC Splitters võib jagada kasti-tüüpi PLC Splitters, salve-tüüpi PLC Splitters, rack monteeritud PLC Splitters, seinale paigaldatud PLC Splitters jne vastavalt erinevatele manustamisvahemikele. Kastitüüpi PLC Splitters kasutatakse tavaliselt optilise kiu jaotuskastid jne; salve-tüüpi PLC Splitters kasutatakse tavaliselt ODF optilise kiu jaotusraamid ja optiline kaabel ülekande kastid arvuti ruumis jne; rack monteeritud PLC Splitters on paigaldatud standard nagid ; Seinale paigaldatav PLC Splitter saab paigaldada seinale.

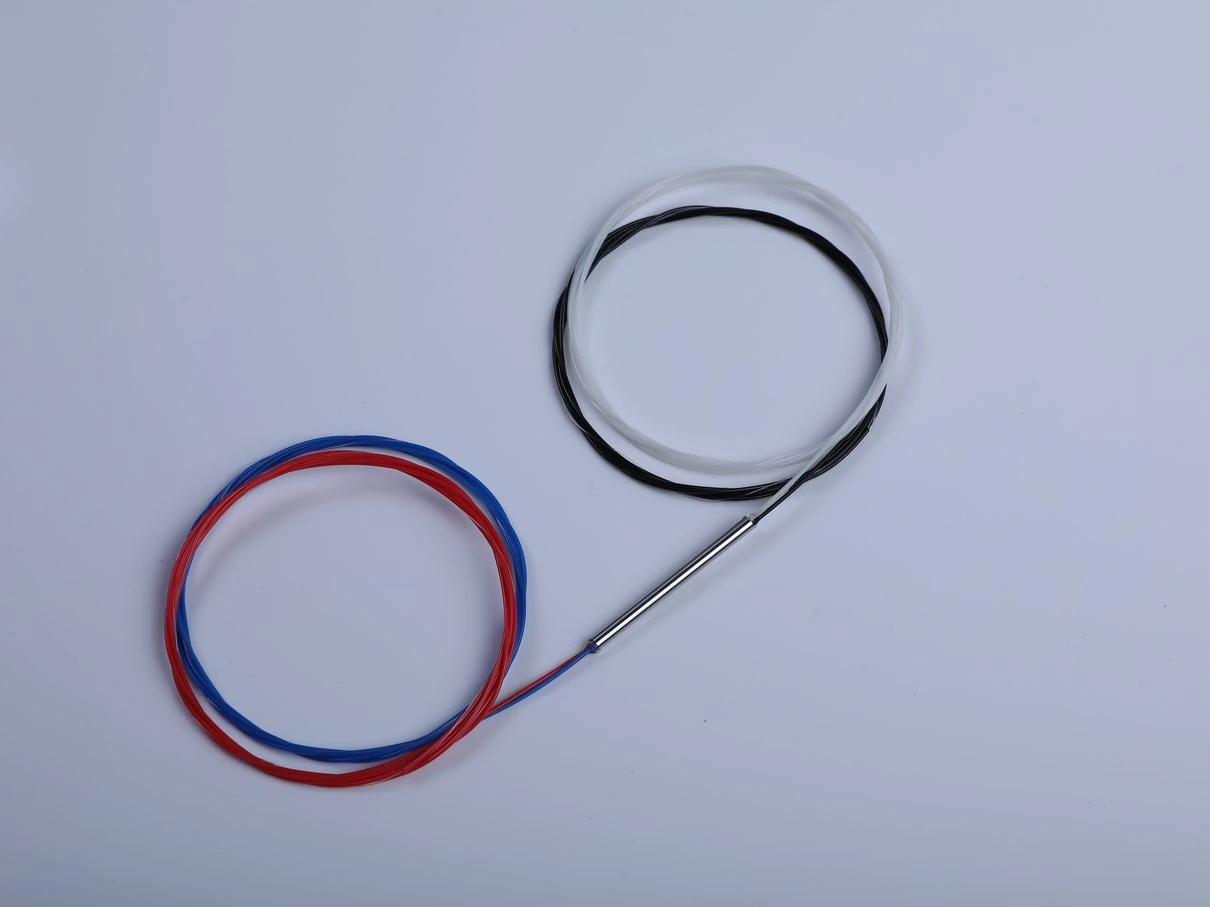

PLC Splitters võib jagada kahte tüüpi vastavalt erinevatele tootmisprotsessidele: fusion koonusekujuline PLC Splitters ja planar waveguide (PLC) PLC Splitters. Nende hulgas planar waveguide PLC Splitters (PLC) kasutatakse laialdaselt FTTx ja PON. Fusion taper PLC Splitter moodustub fusion splicing kaks või enam optilist kiudu küljel; planar waveguide PLC Splitter (PLC) on mikro-optiline komponent tüüpi toode, kasutades fotolitograafia tehnoloogiat, dielektrilisel või pooljuhtsubstraadil Optiline lainejuht moodustatakse filiaali jaotusfunktsiooni realiseerimiseks. Nende kahte tüüpi PLC Splitters i jagamispõhimõtted on sarnased. Nad mõlemad saavutavad erinevaid haru summasid, muutes aurustusvälja sidumist kiudude vahel (sidumiskraad, haakeseadise pikkus) ja muutes kiu raadiust.


Kuidas valida eespool loetletud PLC Splittersi tüüpide vahel?

Me saame kõigepealt määrata taotluse korda ja valida sobiv PLC Splitter vastavalt tegelikele vajadustele. Näiteks rakendustes, kus on vähe lõhesid ja tundetu optiliste lainepikkuste (st ainult 1×2 või 1×4 piisab), valige fusion pull Cone PLC Splitter; kui seda kasutatakse FTTH ja muud rakendused, mis nõuavad mitme lainepikkusega (st 1×4 või rohkem), valige planar lainejuht (PLC) PLC Splitter, sest planar waveguide (PLC) PLC Splitter Valguse jaotus on ühtlane ja kanal on ühtlane.

PLC Splitteri põhimõtted ja planeerimine

Tavaliselt kasutatavaplc splitters on split suhted 1:2, 1:4, 1:8, 1:16, 1:32, 1:64. Vajadusel saate valida ka 2: N PLC Splitter või mitte-ühtlaselt split PLC Splitter. PLC Splitter konfigureerimisel tuleb arvesse võtta iga PON-pordi ja seadmete PLC-jagaja maksimaalse kasutusmäära. Vastavalt kasutaja jaotuse tihedus ja jaotus vormi, optimaalne PLC Splitter kombinatsioon meetod ja sobiv paigaldus positsiooni tuleb valida. PLC Splittersi kasutamiseks on kaks põhimõtet:

Üks on proovida kasutada esimese taseme valguse lõhenemist nii palju kui võimalik, ja teine on see, et valguse lõhenemise tase ei ületa teist taset.

Esimese taseme tükeldamise kasutamiseks on kolm põhjust: esiteks saab see pon-tulust maksimeerida; teiseks on mugav diagnoosida vigu; kolmandaks on süsteemi usaldusväärsus väga kõrge. Niisiis, kuidas panna PLC Splitter?

(1) Võetakse vastu esimese tasandi osadeks jagamise meetod. Kui PLC Splitter on resident võrgus, PLC Splitter saab paigaldada siseruumides või väljas. Siseruumides paigaldamise kohtades hulka keskne arvutiruumi kogukonna nõrk vool hästi hoone ja põrandajoone kasti. PLC Splitteri ülemised ühendusoptilised kaablid võivad pärineda esimese taseme optilisest ühenduskarbist, teise taseme optilisest ühenduskarbist või optilise kiu jaotuskarbist. See meetod sobib peamiselt suuremahuliseks ja suure kasutajatihedusega, näiteks kõrghooneelamuteks.

(2) Kui kasutatakse sekundaarseoptilise tükeldamise meetodit, saab PLC splitter'i paigaldada selgrookihile või kasutaja jaotuskaabli kihile. In selgroog kiht, splitter saab paigaldada esmane optiline ristmikul kasti, teisese optilise harukasti või Sees kiudoptilise diskontersiooni kasti. See meetod sobib olukordades, kus kasutajad on suhteliselt hajutatud ja uued kasutajate optilised kaabelvõrgud.

Kuidas kasutada PLC Splitter?

Mis suuremahuline areng kiu koju (FTTH) Hiinas, kohaldamise erinevate optiliste passiivsete toodete on arenenud kiiresti. Kuna kõige core passiivne optiline seade ehitamisel kiu koju (FTTH), PLC Splitters kasutatakse, et tagada side Oluline seadmed tavaline link edastamise. Niisiis, kuidas PLC Splitters kasutatakse kiu koju (FTTH) kaabeldus?

Praegu kasutatakse inseneriteaduses sageli esmast ja sekundaarset spektroskoopiat. Nagu esimese taseme jagamise meetod, PLC Splitters kasutamine on üldiselt jagatud nelja olukorda: üks on paigutatud keskasutus arvutiruumi; teine asetatakse rakuarvuti ruumi; kolmas asetatakse lahtri optilisse ülekandekasti; neljas paigutatakse otse koridori. Teise PLC Splitter, PLC Splitter kasutamine on üldiselt jagatud kolme olukorda: üks on see, et esmane PLC Splitter on paigutatud keskasutuse arvutiruumi ja teisene PLC Splitter on paigutatud optilise ülekande kasti; teine on esmane PLC Splitter. Jagaja asetatakse suure võimsusega optilisse liitumiskarpi tee kõrval ja teisene PLC Splitter asetatakse raku optilisse liitumiskarpi; kolmas on esmane PLC Splitter asetatakse raku optilisse ühenduskarpi ja teisene PLC Splitter asetatakse raku optilisse ühenduskarpi. Seade on paigutatud koridori.



Järeldus

Optilise võrgu transformatsiooni edenemisega kasutatakse üha rohkem PLC Splittersit ja PLC Splittersi kvaliteedil on üha suurem mõju optilistele võrkudele. Sobiva, tõhusa ja ökonoomse PLC Splitter'i ja tootja valimine võimaldab meil saada kaks korda rohkem tulemusi poole ga võrgu ümberkujundamise ajal, vähendades samal ajal tõhusalt investeeringute ja hooldus- ja juhtimiskulude kogust tulevikus.
