Shenzhen Optico Communication Co., Ltd. on Hiinas üks usaldusväärsemaid 8-kanalilise ccwdm mux demuxi tootjaid ja tarnijaid. Palun hulgi hulgi kvaliteetseid kohandatud tooteid konkurentsivõimelise hinnaga meie tehasest. Kui teil on tasuta proovi kohta küsimusi, saatke meile e-kiri.

Toote profiil

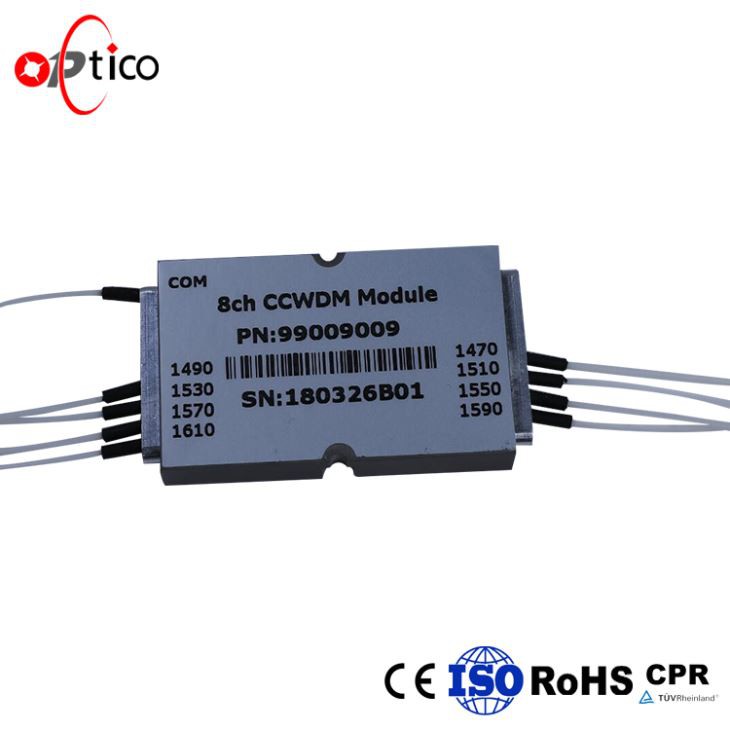

See 8-kanaliline CCWDM Mux Demux kasutab vaba{1}}kosmoseoptika tehnoloogiat ja on passiivse lainepikkusjaotusega multipleksimise (WDM) seade, mis sobib edastamiseks lühikese vahemaa, suure tihedusega ja väikese kaoga. Integreerides multiplekseri ja demultipleksi, võimaldab see 8 CWDM lainepikkusega signaali tõhusat multipleksimist ja demultipleksimist, toetades passiivset läbipaistvat multipleksimist mis tahes kiirusega ja mis tahes teenuse jaoks ilma täiendava konfiguratsioonita, kohanedes sujuvalt erinevate teenindussignaalide edastusvajadustega.

See CCWDM-moodul ühildub laialdaselt 1G/10G/25G Etherneti, mitme-kiirusega kiudkanali, SDH/SONETi, FTTx-i ja CATV-teenustega. Kasutades oma passiivset läbipaistvat multipleksimisomadusi, saab see paindlikult toetada erinevaid kiirusteenuseid, ilma et oleks vaja täiendavat signaalitöötlust. Lisaks saab 8-kanalilist CCWDM Mux Demuxi siduda CWDM-i optiliste moodulite ja OADM-moodulitega, et luua paindlikult erinevaid võrgutopoloogiaid, nagu punkt-{7}}punkt-{8}}- ja ringvõrgud, pakkudes paindlikke võrguvõimalusi ja tugevat üldist kohanemisvõimet.

Võrreldes traditsioonilise CWDM-iga on sellel CCWDM-moodulil kompaktsem struktuur, suurem integreeritus, väiksem sisestuskadu ning parem optilise tee jõudlus ja kanali järjepidevus, mis säästab tõhusalt fiiberoptiliste kaablite ressursse ning võimaldab odavat -optilist võrku laiendada ja täiendada.

Toote spetsifikatsioonid

Parameeter	4CH	8CH	16CH	18CH
Töölainepikkus (nm)	1260-1620
Kanali lainepikkus (nm)	1270,1290,...,1590,1610 või 1271,1291,...,1591,1611
Kanalivahe (nm)	20
Kanalite pääsuriba (nm)	CWL+/-6,5 nm
Sisestuskadu (dB)	Väiksem või võrdne 1,2	Väiksem või võrdne 1,5	Väiksem või võrdne 2,2	Väiksem või võrdne 2,2
Kanal Pipple (dB)	Väiksem või võrdne 0,4
Kõrval paiknev isolatsioon (dB)	＞30
Mitte{0}}külgnev isolatsioon (dB)	＞40
Polarisatsioonirežiimi dispersioon (ps)	Väiksem või võrdne 0,2
Polarisatsioonist sõltuv kadu (dB)	Väiksem või võrdne 0,2
Suunavus (dB)	＞45
Tagasitulek (dB)	＞45
Maksimaalne võimsuse käsitsemine (mW)	500
Töötemperatuur (kraad)	-5-70
Säilitustemperatuur (kraad)	-40-85
Kiu tüüp	G657A1 või kohandatud
Ühendus	Kohandatud
Pakendi mõõtmed (mm)	44×28×6.2		50×50×7
Märkused:
*1.Kõik parameetrid on ilma pistikuteta
*2.Pistiku kadu: 0,2 dB iga lisatud kohta

Toote eelised

Mitme-kanaliga sõltumatu pääsuriba,

läbirääkimiste häireid pole

Väike sisestuskadu,

kõrge isoleeritus

Ultra{0}}lai töötemperatuuri vahemik,ühtlane jõudlus kõrgel tasemel

ja madalad temperatuurid

Ühe- ja kahekiulised valikud maksimaalse juurutamise paindlikkuse tagamiseks

Kahe{0}}kiuga kahesuunaline edastus tagab suurema ribalaiuse ning stabiilse ja kvaliteetse{1}}signaali.

Samal ajal võimaldab ühe -kiu kahesuunaline Mux/Demux lahendus ühe optilise kiu kaudu samaaegset üles- ja allavoolu signaali edastamist, vähendades oluliselt kaabelduskulusid ja optimeerides kiu ressursside kasutamist.

ühe kiu

kahekiuline

Toote rakendus

Metro WDM süsteemid

Andmekeskus

Ettevõtlusvõrgud

Juurdepääs võrkudele

tunnistused

ISO

ISO

Patchcord-PLC-ROHS

ROHS

WDM-CE

CE

KKK

K: Mis on WDM?

V: WDM on põhiline optiline sidetehnoloogia suure -võimsusega-saitidevaheliseks edastamiseks. See suudab samaaegselt edastada mitu erineva lainepikkusega optilist signaali ühes optilises kius, parandades oluliselt võrgu ribalaiust.

K: Mis on CCWDM?

V: CWDM ehk jämeda lainepikkusjaotusega multipleksimine on kuluefektiivne WDM-i edastustehnoloogia, mida kasutatakse laialdaselt metroo juurdepääsuvõrkudes. Sellel on lai kanalite vahe, mille standardne lainepikkuse intervall on 20 nm. CCWDM, Compact Coarse Wavelength Division Multiplexing, on tavapärase CWDM-i miniatuurne ja kompaktne versioon.

K: Millised on erinevused CWDM-i ja CCWDM-i vahel?

V: Põhilised erinevused CWDM-i ja CCWDM-i vahel kajastuvad kaskaadstruktuuris, pakendi suuruses ja sisestamiskadus. Traditsiooniline CWDM kasutab kiudude kaskaadi. Piiratud optiliste kiudude minimaalse painderaadiusega, sellel on suurem kogupakendi suurus ja madal ruumikasutus ning suurem arv sisemisi kollimaatoreid. Seevastu CCWDM rakendab substraadi integreeritud disaini koos kollimaatorite ja filtritega, mis on integraalselt kokku keevitatud. See realiseerib kanalite kaskaadi läbi paralleelsete valguskiirte vabas ruumis ilma kaskaadkiude ühendamata, võimaldades miniatuurset ja kompaktset pakkimist. Samal ajal põhjustavad struktuursed erinevused ilmset kahjuhälvet. CWDM-il on rohkem ühenduspunkte ja suurem sisestuskadu, samas kui CCWDM-il on lihtsustatud optiline tee ja vähem optilisi komponente, mis tagab väiksema kadu ja stabiilsema jõudluse, muutes selle ideaalseks suure -tiheduse ja piiratud ruumi{7}}kappi juhtmestiku jaoks.

Kuum tags: 8 kanaliga ccwdm mux demux, Hiina, tootjad, tarnijad, tehas, hulgimüük, kohandatud

Parameeter	Üksus	Väärtus
Kanalite arv	-	2	4	8	16
Kanali ruum	nm	20
Kesklainepikkus	nm	1271~1611
Töölainepikkus	nm	1260-1460 või 1460-1620 või 1260-1620
Passband	nm	λITU±6,5
Pass band Flatness	dB	Väiksem või võrdne 0,5
Sisestamise kadu (tüüp)	dB	0.8	1.3	2.4	4.6
Sisestamise kadu (max)	dB	0.9	1.5	2.8	5.0
Külgneva kanali isolatsioon	dB	Suurem või võrdne 30
Mitte{0}}külgneva kanali isoleerimine	dB	Suurem või võrdne 40
Polarisatsioonirežiimi dispersioon	ps	Väiksem või võrdne 0,1	Väiksem või võrdne 0,1	Väiksem või võrdne 0,15	Väiksem või võrdne 0,15
Polarisatsioonist sõltuv kadu	dB	Väiksem või võrdne 0,1	Väiksem või võrdne 0,15	Väiksem või võrdne 0,2	Väiksem või võrdne 0,25
Tagastamise kaotus	dB	Suurem või võrdne 50
Suunatus	dB	Suurem või võrdne 50
Sisestuskao temperatuuri tundlikkus	dB/ kraadi	0.005	0.005	0.007	0.007
Lainepikkuse temperatuuri muutmine	nm/kraad	0.002
Töötemperatuur	kraadi	-10~+70
Säilitustemperatuur	kraadi	-40~+85
Pakendi mõõtmed	mm	ABS-karp: 100X80X10mm või kohandatud
