100G QSFP28 kuni 4xSFP28 DAC-kaabel
QSFP28 passiivse vaskkaabli komplekt sisaldab kaheksat diferentsiaalset vasepaari, mis pakuvad nelja andmeedastuskanalit kiirusega kuni 28 Gbps kanali kohta ning vastavad 100G Etherneti, 25G Etherneti ja InfiniBand täiustatud andmeedastuskiiruse (EDR) nõuetele. Saadaval laias valikus traatmõõtureid. 26AWG kuni 30AWG – sellel 100G vaskkaablikomplektil on väike sisestuskadu ja madal ristkõne.
See järgmise põlvkonna toode, mis on mõeldud kasutamiseks andmekeskustes, võrgu- ja telekommunikatsiooniturgudel, mis nõuavad kiiret ja usaldusväärset kaablikoostu, jagab sama liidest QSFP-ga ja vormiteguriga, mis muudab selle tagasiühilduvaks olemasolevate QSFP-portidega. QSFP28 saab kasutada. praeguste 10G ja 14G rakendustega, millel on märkimisväärne signaali terviklikkuse varu.
| Parameeter | Symol | Min | Tüüp. | Max | Üksus | Märge |
| Diferentsiaaltakistus | RIN, PP | 90 | 100 | 110 | Ώ | |
| Sisestuskaotus | SDD21 | 8 | 22.48 | dB | 12,8906 GHz juures | |
| Diferentsiaalne tootluskaotus | SDD11 | 12.45 | Vaata 1 | dB | Sagedusel 0,05 kuni 4,1 GHz | |
| SDD22 | 3.12 | Vaata 2 | dB | Sagedusel 4,1 kuni 19 GHz | ||
| Ühine režiim | SCC11 | 2 | dB | |||
| Ühisrežiim | Sagedusel 0,2 kuni 19 GHz | |||||
| Väljund-tagasi kadu | SCC22 | |||||
| Erinevus tavarežiimist | SCD11 | 12 | Vaata 3 | dB | Sagedusel 0,01 kuni 12,89 GHz | |
| Tootmiskaotus | SCD22 | 10.58 | Vaata 4 | Sagedusel 12,89 kuni 19 GHz | ||
| 10 | Sagedusel 0,01 kuni 12,89 GHz | |||||
| Erinevus tavarežiimist Konversioonikadu | SCD21-IL | Vaata 5 | dB | |||
| Kanali töömarginaal | KOM | 3 | dB | Sagedusel 15,7 kuni 19 GHz |
Toote omadused
- Ühildub IEEE 802.3bj, IEEE 802.3by ja InfiniBand EDR-iga
- Toetab koondandmeedastuskiirust 100 Gbps
- Optimeeritud konstruktsioon, et minimeerida sisestamise kadu ja ristkõnet
- Tagasiühilduv olemasolevate QSFP pluss pistikute ja puuridega
- Vabastatava libiseva riivi disain
- 26AWG kuni 30AWG kaabel
- Saadaval on sirge ja väljamurdva montaaži konfiguratsioonid
- Kohandatud kaablipunutise ots piirab EMI-kiirgust
- Kohandatav EEPROM-i kaardistamine kaabli allkirja jaoks
- RoHS-iga ühilduv
Tooted Rakendused
- Lülitid, serverid ja ruuterid
- Andmekeskuste võrgud
- Salvestusvõrgud
- Suure jõudlusega andmetöötlus
- Telekommunikatsiooni ja traadita infrastruktuur
- Meditsiiniline diagnostika ja võrgustamine
- Testimis- ja mõõteseadmed
SFP28 kontakti funktsiooni definitsioon
| Pin | Loogika | Sümbol | Nimi/kirjeldus | Märkmed |
| 1 | VeeT | |||
| 2 | LV-TTL-O | TX_Viga | 1 | |
| 3 | LV-TTL-I | TX_DIS | 2 | |
| 4 | LV-TTL-I/O | SDA | ||
| 5 | LV-TTL-I | SCL | ||
| 6 | MOD-DEF0 | Moodul olemas, ühenda VeeT-ga | ||
| 7 | LV-TTL-I | RS0 | N/A | 1 |
| 8 | LV-TTL-O | LOS | Signaali kadumine | 2 |
| 9 | LV-TTL-I | RS1 | N/A | 1 |
| 10 | VeeR | Vastuvõtja maandus | ||
| 11 | VeeR | Vastuvõtja maandus | ||
| 12 | CML-O | RD- | Vastuvõtja andmed ümberpööratud | |
| 13 | CML-O | RD pluss | Vastuvõtja andmed pole ümberpööratud | |
| 14 | VeeR | Vastuvõtja maandus | ||
| 15 | VccR | Vastuvõtja toide 3,3V | ||
| 16 | VccT | Vastuvõtja toide 3,3V | ||
| 17 | VeeT | Saatja toide 3,3V | ||
| 18 | CML-I | TD pluss | Saatja andmed pole inverteeritud | |
| 19 | CML_I | TD- | Saatja andmed ümberpööratud | |
| 20 | VeeT | Saatja maandus |
Toodete kirjeldus

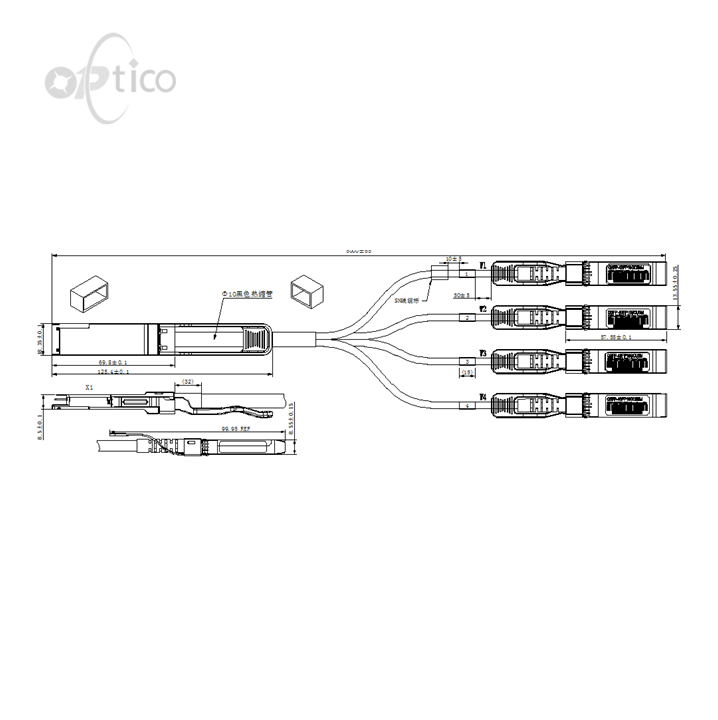

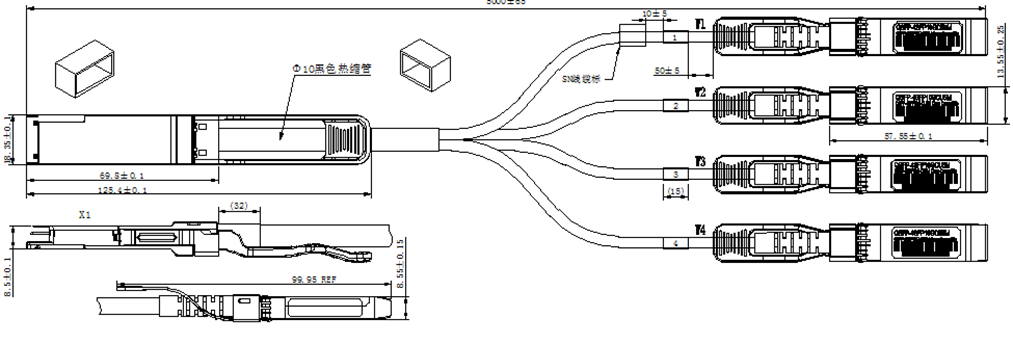

100G DAC-kaabli mehaanilised andmed
100G DAC-kaabli regulatiivne vastavus
| Tunnusjoon | Testimis viis | Esitus |
| Elektrostaatiline lahendus (ESD) elektrikontaktidele | MIL-STD-883C meetod 3015.7 | Class 1(>2000 volti) |
| Elektromagnetilised häired (EMI) | FCC klass B | Vastab standarditele |
| CENELEC EN55022 klass B | ||
| CISPR22 ITE klass B | ||
| RF-immunity (RFI) | IEC61000-4-3 | Tavaliselt ei näita mõõdetavat efekti 10 V/m väljal 80–1000 MHz |
| RoHS-i vastavus | RoHS direktiiv 2011/6/5/EL ja selle muutmise direktiivid | RoHS 6/6 ühilduv |
